引線鍵合的定義--什么是引線鍵合？

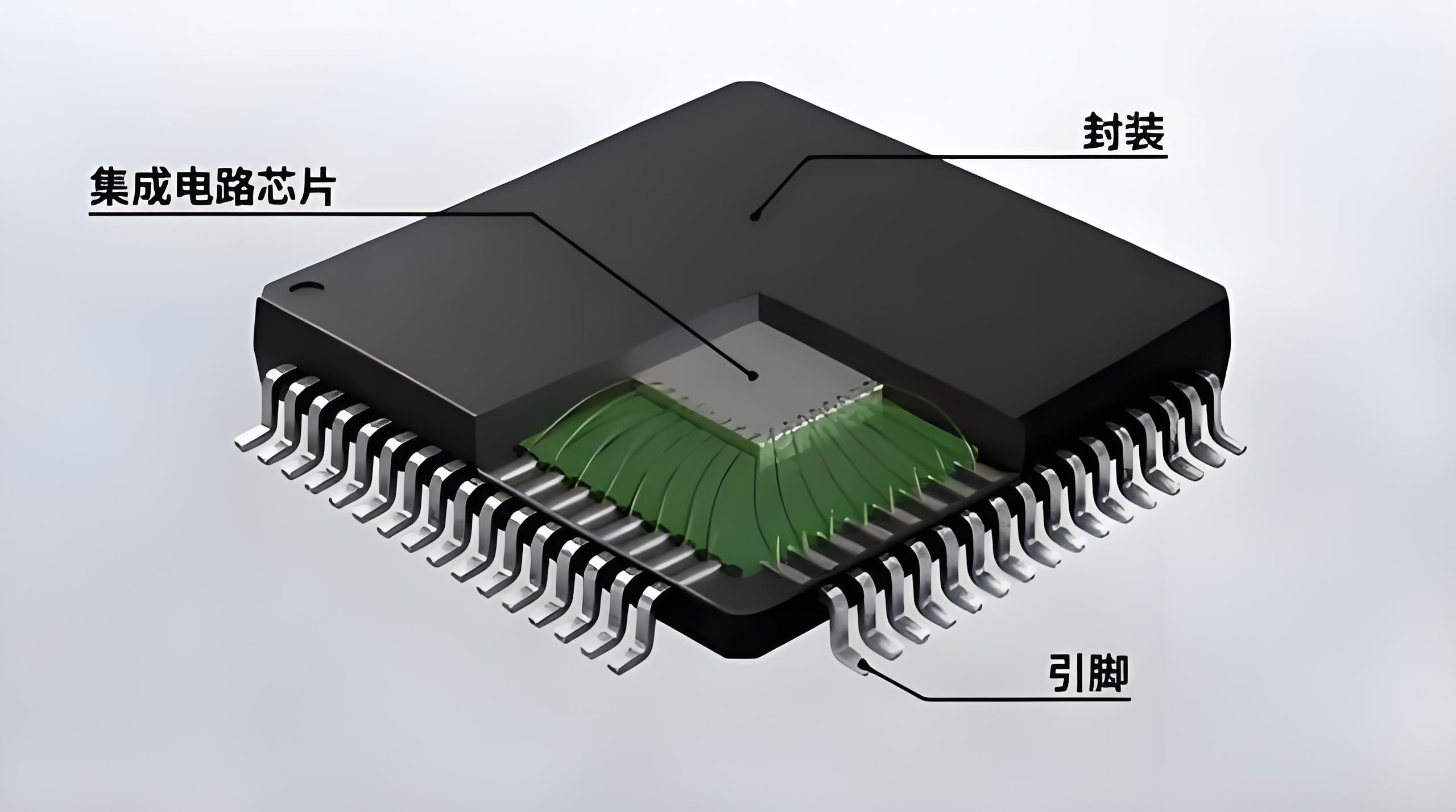

引線鍵合（Wire Bonding）是微電子封裝中的關鍵工藝，通過金屬細絲（如金線、鋁線或銅線）將芯片焊盤與外部基板、引線框架或其他芯片的焊區連接，實現電氣互連。其核心原理是利用熱、壓力或超聲波能量，使金屬引線與焊盤表面發生原子擴散或電子共享，形成原子級結合。這一過程確保了芯片內部電路與外部引腳之間的可靠電信號傳輸，是芯片封裝中不可或缺的步驟。

芯片引線鍵合保護膠的推薦

在引線鍵合后，保護膠用于固定引線、防止振動或熱應力導致的斷裂，并隔離外部環境（如濕氣、化學腐蝕）。以下是推薦的芯片引線鍵合保護膠類型及其特點：

UV固化膠（紫外線固化膠）

特點：

快速固化：在紫外線照射下數秒內固化，適合自動化生產線。

高透明度：不影響芯片的光學性能（如光電器件）。

低收縮率：固化后體積變化小，減少對引線的應力。

良好粘接力：對金屬引線和芯片表面附著力強。

應用場景：

消費電子（手機、電腦）、光電器件（LED、傳感器）等對固化速度和光學性能要求高的領域。

環氧樹脂膠(如漢思的HS700系列金線包封膠)

特點：

高強度：提供優異的機械保護，防止引線斷裂。

耐溫性：可在-50°C至150°C范圍內穩定工作。

耐化學性：抵抗?jié)駳狻Ⅺ}霧等腐蝕。

應用場景：

汽車電子、工業控制等對可靠性要求高的領域。

有機硅膠

特點：

柔韌性：適應熱膨脹系數差異，減少應力集中。

耐溫性：工作溫度范圍廣（-60°C至200°C）。

低應力：對芯片和引線施加的應力小。

應用場景：

高功率器件、航空電子等對熱管理和柔韌性要求高的領域。

聚酰亞胺膠

特點：

耐高溫：可長期在250°C以上使用。

電氣絕緣性：提供優異的絕緣性能。

耐輻射：適用于航空航天等極端環境。

應用場景：

航空航天、軍事電子等對耐溫性和絕緣性要求高的領域。

保護膠選擇的關鍵因素

固化方式：

UV固化膠適合高速生產線，環氧樹脂膠和硅酮膠可能需要熱固化或雙組分混合固化。

耐溫性：

根據芯片的工作溫度選擇合適的膠水，例如汽車電子需選擇耐高溫的環氧樹脂或硅酮膠。

機械性能：

高振動環境需選擇高強度、低收縮率的膠水（如環氧樹脂）。

電氣性能：

高頻電路需選擇低介電常數和低損耗的膠水（如聚酰亞胺）。

成本與工藝兼容性：

UV固化膠成本較低且工藝簡單，適合大規模生產；而高性能膠水（如聚酰亞胺）成本較高，但適用于特殊應用。

總結

在實際應用中，引線鍵合保護膠需根據芯片的具體應用場景（可靠性等級、封裝類型、生產條件），工作環境、性能要求和成本預算，選擇最合適的保護膠類型。建議結合工藝參數（如固化時間、粘度）和認證標準進一步篩選。了解更多用膠解決方案，可以咨詢漢思新材料相關工程技術人員。
